Caja de sección en Revit
24 de marzo de 2020
Pregunta de un alumno de los cursos online de MiltonChanes.com sobre cómo se han de crear secciones 3D en Revit.
Iñaki pregunta: -"Cuando tengo varias plantas dibujadas como se selecciona en la vista 3D solamente una planta. En la actualidad la vista 3D veo todo el edificio y si quiero ver una planta determinada en 3D ¿como se hace?
Respuesta de Milton: -"La solución a tu problema las dan las cajas de sección. Al activarla, podrás modificar su extensión de tal manera que sólo verás lo que esté dentro de la caja de sección. Para ello tiene unos controles de arrastre que podrás manipular en la vista 3D. También se pueden manipular desde una vista de plano, o alzado".
Para activar una caja de sección:
- Desde el Navegador de Proyecto, abrir una vista 3D.
- En la Paleta Propiedades, en el apartado Extensión, seleccionar la opción Caja de sección.
- Seleccionar Aceptar.
Estando activa la caja se observan controles de arrastre que permite modificarlos fácilmente. Hay que mover alguna de sus caras hasta que pase por la zona que se deseas "seccionar", visualmente, ya que en realidad el objeto no es seccionado. Si la idea es ver únicamente un nivel de planta hay que bajar la caja hasta que pase a media altura sobre el nivel que deseas y listo.

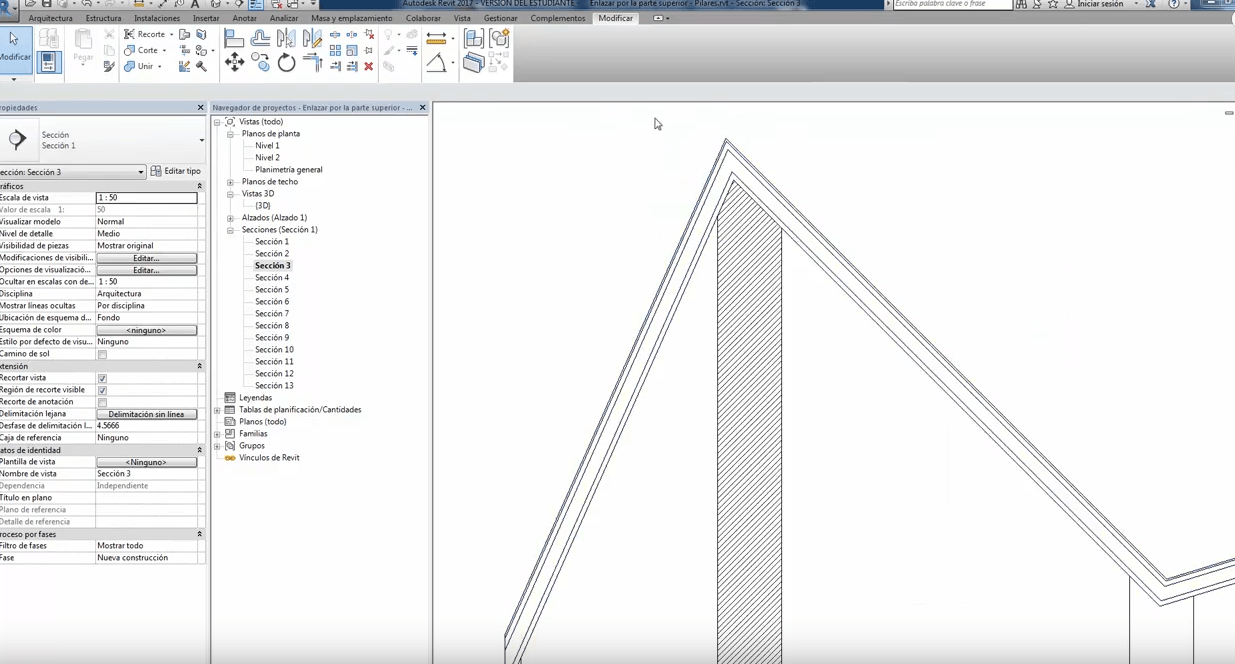

Para modificar la extensión de la caja de sección fuera de la vista 3D:
- Seleccionar la caja de sección en una vista 3D.
- Abrir la vista que se desea asociar, por ejemplo una vista de plano o alzado.
- En el Navegador de proyectos, hacer clic con el botón derecho en el nombre de la vista 3D y elegir Mostrar caja de sección.
- Arrastrar los controles de flecha azul para cambiar el tamaño de la caja de sección.
