Pilares arquitectónicos en Revit
9 de noviembre de 2018
Propiedades de tipo de pilar arquitectónico
Cuando creamos un nuevo tipo de pilar arquitectónico, lo más habitual es partir de uno existente y realizar cambios sobre él.
Hay que te en cuenta que todos los cambios realizados están afectando al tipo que hemos seleccionado y por lo tanto al guardar los cambios se verán afectados (y modificados) también los tipos que han sido insertados en el proyecto.
Por este motivo, lo primero que debe hacer cuando desee crear un nuevo tipo de objeto (en este caso un pilar arquitectónico), es elegir la opción DUPLICAR, y así tendrá en cuenta de asignar un nuevo nombre y los cambios realizados se harán sobre un ejemplar duplicado, y nunca sobre el original.
El cuadro de Propiedades de Tipo
de un pilar arquitectónico
, presenta varios parámetros configurables dentro de los apartados Gráficos, Materiales y acabados, Cotas y Datos de identidad.
Gráficos
- Color de relleno de detalle bajo: Especifica el color del patrón de relleno de detalle bajo en cualquier vista de plano de detalle.
- Patrón de relleno de detalle bajo: Especifica el patrón de corte que se muestra dentro del pilar en cualquier vista de plano de detalle.
Materiales y acabados
- Material: El material del pilar, ofrece un enlace al cuadro de materiales de Revit para asignar así el material que necesitemos.
Cotas
- Profundidad y Anchura: En un pilar rectangular determina las medidas de su sección en planta, es decir largo por ancho.
- Diámetro: En los pilares circulares, desaparecen las propiedades de Profundidad y Anchura para dar lugar a Diámetro, debido a su base se circular.
- Otros parámetros : Todos los pilares arquitectónicos parten de una base común, y por lo tanto contienen parámetros similares en un gran porcentaje. Sin embargo, algunas familias de pilares arquitectónicos poseen formas variadas, que obligan a contener parámetros propios para controlar su forma. Al final de este capítulo podrán ver el cuadro de Propiedades de tipo de la familia Rectangular con Revestimiento , que posee además los parámetros de Grosor de revestimiento y Altura de revestimiento . Además en Materiales y acabados presente un parámetro para controlar el material del pilar y otro para el revestimiento. También ocurre lo mismo en Gráficos donde aparece el parámetro Revestimiento Visible . Con lo cual, el listado de parámetros podría variar en función de la familia de pilar arquitectónico utilizado.
Datos de identidad
- Nota clave: Añada o edite la nota clave de pilar.
- Modelo: El tipo de modelo del pilar.
- Fabricante : El fabricante del material del pilar.
- Comentarios de tipo: Comentarios de diseño o de construcción del pilar.
- URL: Establece un enlace con una página Web. Por ejemplo, la página Web del fabricante. Este parámetro resulta útil para enlazar PDF subidos en un FTP, páginas webs que contengan textos, vídeos, o un manual de instalación o recomendaciones, ya sea del fabricante o del arquitecto/ingeniero que está llevando a cabo la obra. También se puede enlazar con un vídeo en youtube, explicando el montaje, por ejemplo.
- Descripción: Proporciona una descripción del pilar.
- Descripción de montaje: Descripción del montaje basado en la selección del código de montaje.
- Código de montaje: Código de montaje Uniformat seleccionado de una lista de jerarquías.
- Marca de tipo: Valor que designa el pilar de modo único. Este valor debe ser exclusivo para cada pilar del proyecto. Si el número asignado está siendo utilizado en el proyecto actualmente, y aún así, decide seguir usándolo, Revit muestra un mensaje de advertencia. El aviso se puede ver mediante la herramienta Comprobar avisos que aparece en la Cinta de Opciones.
- Costo: Costo de los materiales que forman el pilar. Esta información puede incluirse en una tabla de planificación.
- Número OmniClass: El número de la tabla 23 del sistema de clasificación de construcción OmniClass que mejor representa el tipo de familia.
- Título OmniClass: El nombre de la tabla 23 del sistema de clasificación de construcción OmniClass que mejor representa el tipo de familia.
Propiedades de ejemplar de pilar arquitectónico
Desde la paleta de propiedades podemos modificar propiedades específicas del pilar arquitectónico (o pilares arquitectónicos) seleccionados. Las propiedades son:
Nombre:
Se muestra al inicio de la paleta con una miniatura que ofrece el nombre y descripción del tipo de pilar arquitectónico al que pertenece nuestro ejemplar seleccionado.
Restricciones
- Nivel de base: Especifica el nivel donde descansa la base del pilar.
- Desfase de base: Especifica la distancia desde el nivel de base. El valor por defecto es 0, lo cual significa que la base está apoyada sobre el nivel de base.
- Nivel superior: Especifica el nivel que alcanza la parte superior del pilar. Se puede elegir el nivel inmediato posterior o cualquier otro en caso de ser un edificio con varios niveles.
- Desfase superior: Especifica la distancia desde el nivel superior. El valor por defecto es 0, lo cual significa que la altura del pilar llega hasta alcanzar el nivel superior indicado en el parámetro anterior.
- Se mueve con rejillas: Esta propiedad permite hacer que los pilares queden enlazados a las rejillas donde son insertados y así moverse junto con ellas.
- Delimitación de habitación: Determina si el pilar es utilizado para delimitar habitaciones o recintos.
Datos de identidad
- Comentarios: Comentarios relacionados con el ejemplar de pilar que el usuario o fabricante deseen agregar.
- Marca: Asigna una etiqueta a cualquier pilar con fines de referencia. Este valor debe ser exclusivo para cada pilar del proyecto. Si el número asignado está siendo utilizado en el proyecto y así y todo el usuario decide mantenerlo, Revit mostrará un mensaje de advertencia de la redundancia.
Proceso por fases
- Fase de creación: Relaciona al pilar con una fase, en este caso la de creación.
- Fase de derribo: Relaciona al pilar con una fase, en este caso la de derribo.
Otros parámetros a tener en cuenta
- La parte superior está enlazada: Parámetro de solo lectura que notifica que la parte superior del pilar se une a un forjado estructural o a una cubierta.

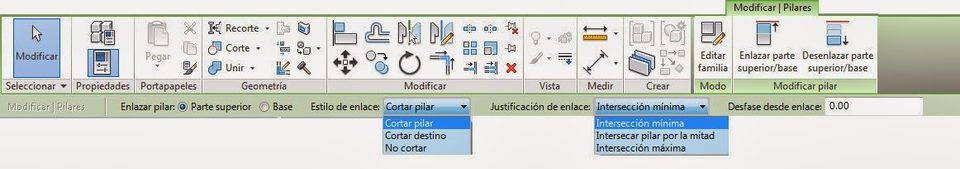

- Justificación de enlace (en parte superior): Si el pilar está enlazado, se restablece la justificación de la parte superior para las siguientes opciones: Intersección mínima , Intersecar pilar por la mitad e Intersección máxim a.
- Desfase desde enlace (en parte superior): Cuando el pilar está enlazado a una superficie, permite especificar un valor de desfase para las opciones Cortar destino o Cortar pilar .
- La base está enlazada: Parámetro de solo lectura que especifica que la base del pilar se une a una superficie.
- Justificación de enlace (en base): Si el pilar está enlazado a una superficie, se ofrecen las opciones: I ntersección mínima , Intersecar pilar por la mitad e Intersección máxima .
- Desfase desde enlace (en base): Cuando el pilar está enlazado a una superficie, permite elegir entre las opciones: Cortar destino o Cortar pilar .
Familias de pilares arquitectónicos
Familias de pilares arquitectónicos
¿Necesitas más familias de pilares arquitectónicos? En www.miltonchanes.academy
podrás descargar familias de pilares arquitectónicos entre la gran colección disponible.
